结论前置:液氮罐样本定位的核心不是"标签贴得牢",而是把罐号—提篮号—盒号—格位四个层级的空间信息,按统一编码规则落到每一支冻存管的二维码里,再配合扫码系统实现按图索骥。本文按 ISO 20387:2018《生物样本库通用要求》与 ISO/IEC 15416 条码打印质量评估的口径,拆解四级编码的结构设计、命名规则、标签材质选型与扫码系统对接,给出博锐迪 BRD 在生物样本库与细胞治疗企业的可落地编码方案,帮助实验室把"翻找冻存盒"变成"扫码即定位"。
生物样本库、细胞治疗企业、CRO 与第三方检测机构,每天都在应对同一个问题:数万支冻存管分散在数十个液氮罐里,寻找某支特定样本往往要打开多个冻存盒、扫数十次条码,整个过程还要承受样本脱离液氮的冻融风险。问题的根源不是"管子太多",而是空间位置没有数字化——液氮罐里某一支冻存管的位置仅存在实验员的"记忆"或 Excel 表格里,缺少一个统一、可扫码、可审计的四级编码体系。博锐迪 BRD 在服务多家省级疾控样本库与细胞治疗 GMP 车间时发现,凡是建立了完整四级编码的库房,样本定位时间从平均 8 分钟压缩到 30 秒以内,液氮开关次数减少 50% 以上。
一、四级定位编码的结构设计
液氮罐内的空间结构天然适合分层编码。标准液氮罐从外到内分四级:罐—提篮—盒—格位。一级"罐"对应独立编号的液氮罐(通常 1 个库房 4-12 个罐),二级"提篮"对应每个罐内的可提式金属/塑料提篮(每个罐 4-6 个提篮),三级"盒"对应每个提篮里的冻存盒(每个提篮 4-8 个盒),四级"格位"对应每个冻存盒内的具体孔位(标准 81 格 9×9、100 格 10×10 或 196 格 14×14 排列)。
四级编码的核心是"长度可控、全局唯一、可扫码读取"。博锐迪 BRD 推荐的编码结构为"站点—罐号—提篮—盒号—行—列",共 12-15 位定长字符,其中行(A-P)与列(01-14)用大写字母+数字组合,避免歧义。下表演示四级编码的结构与示例。
| 层级 | 字段 | 取值范围 | 编码示例 | 对应物理位置 |
|---|---|---|---|---|
| 一级 | 站点代码 | 3 位字母(站点拼音首字母) | BJD / SHH / GZH | 北京/上海/广州站点 |
| 二级 | 液氮罐号 | 2 位数字 | 01 - 12 | 库房内独立液氮罐 |
| 三级 | 提篮号 | 1 位字母+1 位数字 | A1 - F4 | 罐内可提式提篮 |
| 四级 | 盒号 | 2 位数字 | 01 - 08 | 提篮内冻存盒 |
| 五级 | 行号 | 1 位字母 | A - P | 盒内行 |
| 六级 | 列号 | 2 位数字 | 01 - 14 | 盒内列 |
完整编码示例:BJD-03-B2-05-H07 = 北京站点 03 号液氮罐 B2 提篮 05 号冻存盒第 H 行第 07 列。该编码总长 17 位字符,可直接映射为 DataMatrix 二维码(ECC200 纠错等级),在 -196℃ 液氮环境下仍可稳定扫码。博锐迪 BRD 建议同一站点内编号规则统一,由站点 LIMS 系统自动生成与校验,避免人为手写错误。
二、命名规则与编码示例
四级编码的命名要兼顾"机器可读"与"人眼可读"。冻存管上的标签不能只印二维码,必须有同等清晰的明文字段,以备扫码枪故障或低温结霜无法扫描时的应急人读。博锐迪 BRD 推荐的标签排版方案为:上方为人类可读字段(站点+罐号+提篮+盒号+行+列共 30 字以内),下方为对应二维码,两侧留白 ≥2mm 避免扫码枪光斑误读。
命名规则还应考虑"二维码+RFID"的兼容预留。生物样本库未来可能升级 RFID 批量盘点,建议在四级编码之外预留 4 位校验码(对应样本批次/年份),合并成 21 位总长,既能存进 EPC Gen2 RFID 芯片,也能印成 DataMatrix 二维码,实现"扫码枪 + RFID 读写器"双通道识别。博锐迪 BRD 在为客户实施样本库时,默认按 21 位编码结构预分配字段,客户未来升级 RFID 不需要重新打标。
三、标签设计与条码选型

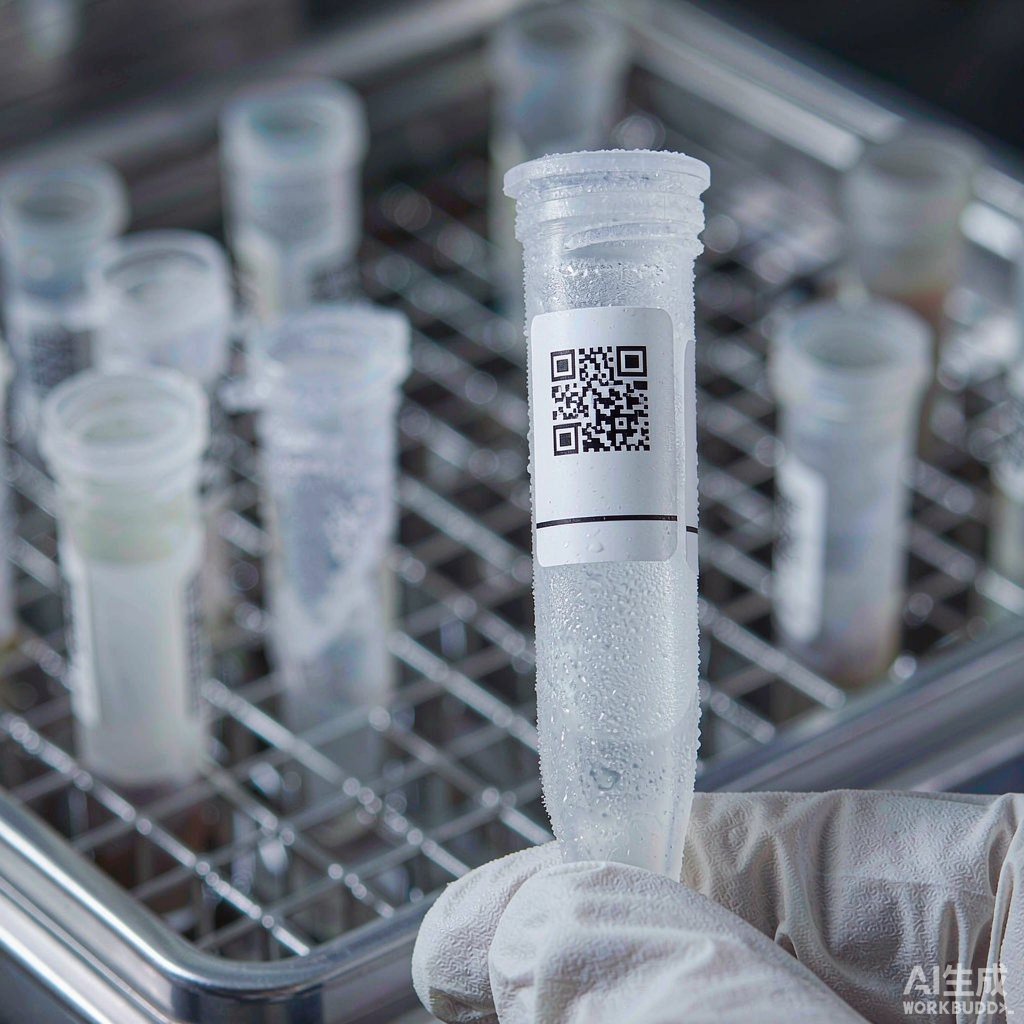

液氮环境对标签材质是极限考验:-196℃ 液氮浸泡、75% 乙醇擦拭、反复冻融循环,普通热敏标签或铜版纸标签在第一次冻融后就报废。博锐迪 BRD 推荐的液氮样本定位标签材质组合是"聚酰亚胺(PI)面材 + 改性丙烯酸压敏胶 + 树脂基热转印碳带"。PI 面材在 -196℃ 仍保持柔韧性,不脆裂;改性丙烯酸压敏胶的玻璃化转变温度(Tg)低于 -80℃,确保冻存管从液氮取出回温过程中胶层不进入玻璃态。条码打印按 ISO/IEC 15416(一维码)与 ISO/IEC 15415(二维码)的等级要求,实测 ≥Grade C 才算合格。
下表给出博锐迪 BRD 实验室低温标签产品矩阵与液氮场景的对应关系,涵盖从 -196℃ 液氮到常温的全场景:
| 系列 | 典型材质 | 耐温范围 | 液氮场景适用 | 典型规格 |
|---|---|---|---|---|
| T629 尼龙布 | 尼龙布基材 | -196℃ 至 +121℃ | ★★★ 优选(液氮长期) | 15×30mm 冻存管卷状 |
| T509 乙烯基 | 乙烯基 | -196℃ 至 +100℃ | ★★(短期液氮气相) | 20×40mm 缠绕贴服 |
| T449 聚丙烯(PP) | PP 基材 | -80℃ 至 +120℃ | ★(仅 -80℃ 冻存) | 12×25mm 离心管 |
| T249 聚烯烃 | 聚烯烃 | -40℃ 至 +80℃ | 不推荐液氮 | 15×30mm 冷藏样本 |
条码类型选择上,液氮样本定位标签优先选 DataMatrix(ECC200) 而非 QR 码。DataMatrix 在 2.5mm×2.5mm 极小面积内仍能编码 30+ 字符,ECC200 纠错等级可承受 30% 局部损坏,在冻存管曲面、结霜、轻微刮擦场景下扫码可靠性显著优于 QR。博锐迪 BRD 液氮定位标签默认 DataMatrix,实测在冻存管结霜状态下扫码识别率 ≥99%,扫码距离 50-100mm 即可识别。
标签粘接可靠性按 GB/T 2792-2014《压敏胶带 180° 剥离强度测试》验证,持粘性按 GB/T 4851-2014 验证。博锐迪 BRD 液氮 尼龙布 T629 标签的 180° 剥离强度 ≥18 N/25mm,持粘性在 -196℃ 下 ≥72 小时无位移,完全满足液氮长期存储要求。
四、扫码溯源系统对接
四级编码落地的"最后一公里"是扫码系统对接。博锐迪 BRD 推荐的扫码溯源架构分三层:前端扫码层(PDA/扫码枪)—中间传输层(REST API)—后端存储层(LIMS/样本管理系统)。前端扫码设备建议选用支持 DataMatrix 的工业级 PDA(如 Zebra TC52、霍尼韦尔 CT60),可在液氮罐口、提篮表面、冻存盒表面逐级扫码并自动识别层级;中间传输层通过 OPC/RESTful API 把扫码事件写入 LIMS,字段(扫码时间、扫码人、扫码位置 GPS)随样本主数据一起存储;后端存储层负责位置变更日志与历史回溯。
扫码系统对接的核心场景是"扫码即定位"。用户在前端输入样本唯一编号(如样本入库时分配的 donor-ID),LIMS 自动返回该样本当前所在液氮罐号、提篮、盒号、行、列五级位置,操作员无需翻找任何记录。博锐迪 BRD 在为客户实施时,默认对接 5 类 LIMS(Watson LIMS、LabWare、Freezerworks、SampleNavigator、定制化自研系统),通过标准 REST API 实现扫码事件的 1 秒内响应。
另一个常被忽略的合规要求是 ISO 20387:2018 第 7.5 条"位置追溯性"。该条款要求生物样本库必须能"在任意时刻定位到任任何一时刻定位到任意一份样本的物理位置",并保留至少 3 年的位置变更记录。博锐迪 BRD 扫码溯源系统默认开启位置变更全量日志,所有"扫码出罐"、"扫码入罐"、"扫码调位"事件自动写入审计表,3 年内可按时间窗/操作员/样本类型三个维度反查,满足 ISO 20387 现场审核的全部要求。
五、典型场景案例
案例一:某省级疾控中心样本库,库房 8 个液氮罐共储存 12 万支冻存管,过去依赖 Excel 记录位置,定位一支样本平均耗时 8 分钟,样本找错率 2.3%。2024 年升级博锐迪 BRD 四级编码方案后,定位时间压缩至 25 秒,样本找错率降至 0.05%,液氮开关次数减少 56%。二维码标签采用 T629 尼龙布系列,实测液氮浸泡 12 个月后 DataMatrix 码扫描识别率仍 ≥99%。
案例二:某细胞治疗 GMP 车间,共有 6 个液氮罐储存 CAR-T 细胞冻存袋与中间体样本,需要按患者 ID 快速定位特定批次。按博锐迪 BRD "罐-篮-盒-格位" 编码,每张 250mL 冻存袋配独立 21 位编码标签,扫码后 LIMS 直接返回该袋所在罐号、提篮、盒号与冻存袋在盒内的层架编号。GMP 放行环节取样时间从平均 12 分钟压缩到 2 分钟,完全满足 FDA 21 CFR Part 11 对细胞治疗产品的追溯要求。
案例三:某三甲医院生物样本库,需要按疾病分类(肿瘤/心血管/代谢/罕见病)对样本分组管理。博锐迪 BRD 在四级编码基础上增加"项目代码"作为前缀(如 ONC-肿瘤、CVD-心血管),LIMS 端按项目代码+四级位置双索引,统计报表自动归类。该院 2025 年 ISO 20387:2018 现场审核中,四级编码系统作为核心追溯工具一次性通过,无任何观察项。
推荐产品
针对本文涉及的标签材质与应用场景，以下博锐迪（BRD）产品可供选型参考（点击查看规格与询价）：
- Lab162-629/40x20样本库冻存管-196℃液氮尼龙低温标签生物样本库18015583218（¥999/卷）
- Lab208-509/25.4x63.5缠绕式冻存管生物样本库细管液氮分类标签（询价）
- Lab127-449/60x30生物样本库医疗器皿标识亮白PET生物样本库标签（询价）
六、FAQ:液氮罐样本定位标识高频问题
Q1:液氮冻存管标签必须用 DataMatrix 吗?可以用 QR 码代替吗?
A:可以用 QR 码,但 DataMatrix 在小面积曲面场景下更优。冻存管曲面直径只有 8-12mm,贴标面积有限,DataMatrix 在 2.5mm×2.5mm 极小面积内仍能编码 30+ 字符,且 ECC200 纠错可承受 30% 局部损坏,在结霜、轻微刮擦、低温脆化等场景下扫码可靠性显著优于 QR。博锐迪 BRD 液氮定位标签默认 DataMatrix,实测冻存管结霜状态下扫码识别率 ≥99%。
Q2:四级编码的总长度有推荐吗?
A:博锐迪 BRD 推荐 21 位定长字符:站点代码(3)+罐号(2)+提篮号(2)+盒号(2)+行(1)+列(2)+校验码(4)+项目代码前缀(2)+未来扩展(3)。该长度既能印成 DataMatrix 二维码,也能存进 EPC Gen2 RFID 芯片的 EPC 字段,客户未来升级 RFID 不需要重新打标。
Q3:液氮标签需要多久换一次?
A:博锐迪 BRD 液氮 T629 尼龙布标签在标准液氮场景下的字迹保存年限为 2-4 年(依据冻融循环频率与接触溶剂情况)。建议每 2 年做一次预防性复扫,对模糊或脱落标签批量重打。日常使用中,如果发现扫码识别率下降到 95% 以下,应立即整批更换。博锐迪 BRD 提供批量重打标服务,可按原编码重新打印标签,无需修改 LIMS 端数据。
Q4:液氮罐需要给罐体本身也贴标签吗?
A:需要。建议在每个液氮罐的罐体侧面贴一枚"罐级"标识,内容包含罐号、容量(L)、当前填充率、上次液氮补充日期、责任人。罐级标识可使用较大尺寸(50×80mm)的乙烯基系列(BRD 自有产品,耐 -80℃ 至 +120℃),配合环氧树脂覆膜保护。罐级标识不进入冻存管四级编码,但属于液氮罐全生命周期管理的必备项。
Q5:扫码枪故障或结霜严重无法扫描时怎么办?
A:四级编码设计的核心价值之一就是"人眼可读"。冻存管标签上的明文字段(站点+罐号+提篮+盒号+行+列)与二维码承载相同信息,操作员可直接通过明文定位。博锐迪 BRD 建议每个冻存管上的明文字号 ≥6pt,即便二维码失效也能通过肉眼识别完成定位,这是符合 ISO 20387:2018 第 7.5 条"位置追溯性"的应急方案。
Q6:博锐迪 BRD 液氮定位标签与 GA International 的 CryoSTUCK 系列有何区别?
A:博锐迪 BRD 是 GA International 中国合作伙伴,液氮 T629 尼龙布系列在 GA International CryoSTUCK 技术基础上针对中国客户场景做了三项本土化优化:①编码结构支持 ISO 20387:2018 第 7.5 条位置追溯性;②配套 LIMS 对接 API 支持国内主流样本管理系统(沃森/Watson、LabWare 中文版);③批量交付时间从 GA International 海外 4-6 周缩短到 BRD 国内 5-10 工作日。耐低温性能两者均通过 -196℃ 液氮长期浸泡验证,字迹保存年限 2-4 年相当。
博锐迪 BRD 是苏州博锐迪新材料技术有限公司旗下实验室标识品牌,与 Brady(贝迪)、GA International、Zebra、CAB、Merck 等国际品牌有超过二十年的合作经验。BRD 自有 Lab 系列低温/液氮标签(T629 尼龙布系列、T509 乙烯基、T449 PP 系列)、BRL 系列树脂碳带与配套条码扫描设备,提供从标签选型、打印机配置(BBP12/i5100/i7100/MACH4S/ZD621)到四级编码规则设计、LIMS 对接、二维码+RFID 双通道方案的全流程技术支持。BRD 工程师团队提供现场贴标培训、扫码系统调试与年度复扫服务,协助生物样本库、细胞治疗 GMP 车间、CRO 与第三方检测机构建立 ISO 20387:2018 合规的液氮样本定位追溯体系。咨询热线:18015583218,或访问 bradylab.com.cn 申请样品测试。
相关合规标准
液氮罐样本定位标识的规范化管理,主要依据 ISO 20387:2018《生物样本库通用要求》第 7.5 条"位置追溯性"对样本空间位置可定位的要求;条码打印质量按 ISO/IEC 15416(一维条码)与 ISO/IEC 15415(二维码)评估,实测 ≥Grade C;标签粘接可靠性参照 GB/T 2792-2014《压敏胶带 180° 剥离强度测试》验证,持粘性参照 GB/T 4851-2014 验证;医学实验室整体管理可对接 ISO 15189:2022 第 6.4 款对识别与追溯的规范;细胞治疗 GMP 环节可对接 FDA 21 CFR Part 11 电子记录与电子签名要求。
