一、结论前置：布点标签的第一门槛是温度交变跨度，不是最低温度
如果你正在为超低温冰箱、医药冷库或液氮罐的温度分布验证（temperature mapping / temperature distribution study）准备点位标识，请先把选型顺序倒过来：不要先问"最低到多少度"，先问"一年内这张标签要经历多少次从最低温回到常温的往复"。
生物样本库的样本管标签，选型逻辑是"最低温度优先"——管子放进 −196℃ 液氮，标签只要能扛住 −196℃ 就算过关，中间几乎没有温度起伏。冷链验证的布点标签完全不是这回事：它固定在设备内壁或搁架上，随设备一起经历稳态低温 → 开门升温 → 化霜升温 → 再降温的循环，一个 −80℃ 立式冰箱一年可能经历 1000 次以上的开门动作和 1—4 次化霜，每次化霜箱内测点都要从 −80℃ 回升到 0℃ 以上甚至接近室温，单次温差跨度可达 100 K 以上；液氮气相罐补液、取放提篮时，罐口区域的温度跨度更大。
所以本文的判定结论是三条：
- 第一，选温度档位按"双向极值"取交集——既要看设备稳态最低温，也要看化霜/开门后的最高温，两个端点都要在材质耐受范围内。
- 第二，选面材按"交变次数"取冗余——反复冷热循环考验的是面材与胶层的抗疲劳能力和粘接界面的抗剪切能力，不是单次耐低温能力。
- 第三，选结构按"点位生命周期"分两类——长期固定在设备内的永久点位用耐候型，随验证周期更换或需要无残胶移除的半永点位用可移除型，两者不要混用同一种材质。
博锐迪（BRD）Lab&HC 实验室医疗标签系列的材质导览表把温度分成液氮 −196℃、冰箱 −80℃、热水 100℃、高压灭菌 121℃ 四档，并标注了常温、载玻片、冻存管/试管、锥管、细胞、通用品、包装标识七类应用。下文全部选型结论严格对照该表，不引入表外参数。
二、温度分布验证为什么必须用"点位标签"，而不是临时记号
2.1 验证点位的三个不可替代属性
温度分布验证要回答的核心问题是：这台设备内部，稳态运行时各处的温度是否都落在规定区间内，最热点和最冷点分别在哪里。为了让这个结论可复现，每个测温点必须具备三个属性：
唯一性——每个测点在整个验证周期内只有一个编号，验证报告里的布点图坐标、数据记录仪通道号、现场物理位置三者一一对应。一旦编号重复或模糊，整份验证报告的可追溯性就断了。
持久性——点位标识必须活过整个验证周期。典型验证周期为连续 24 小时至 7 天（部分年度验证或季节性验证会更长），期间标签不得脱落、卷边、字迹模糊。点位标识一旦在验证中途脱落，这一轮的布点一致性就无法自证。
可复现性——下次复验证、日常监测点调整、设备移机后重新验证时，探头必须放在同一个物理位置。这就是为什么点位标识不能是"临时贴个胶带写个 1、2、3"：临时记号会在清洁、化霜、除冰过程中消失，第二次验证的布点位置与第一次不一致，前后数据就不可比。
2.2 点位漂移：验证失效最常见的隐蔽原因
实践中温度分布验证被质疑，多数不是探头精度问题，而是点位漂移——第二次验证时探头挂在了隔壁一格搁架上，或者离回风口远了 20 cm。由于 −80℃ 冰箱内靠近蒸发器和回风口的测点与几何中心测点之间本身就可能有 3—8 K 的固有温差，点位挪动几十厘米足以让"最热点"的结论整个翻转。
对抗点位漂移最经济有效的手段，就是在设备内壁和搁架上做物理化的永久点位标记，并把它写进验证方案的布点图。这也是本文讨论的全部内容。
三、布点几何：从设备容积到点位数量
3.1 均匀网格 + 关键点叠加的双层布点法

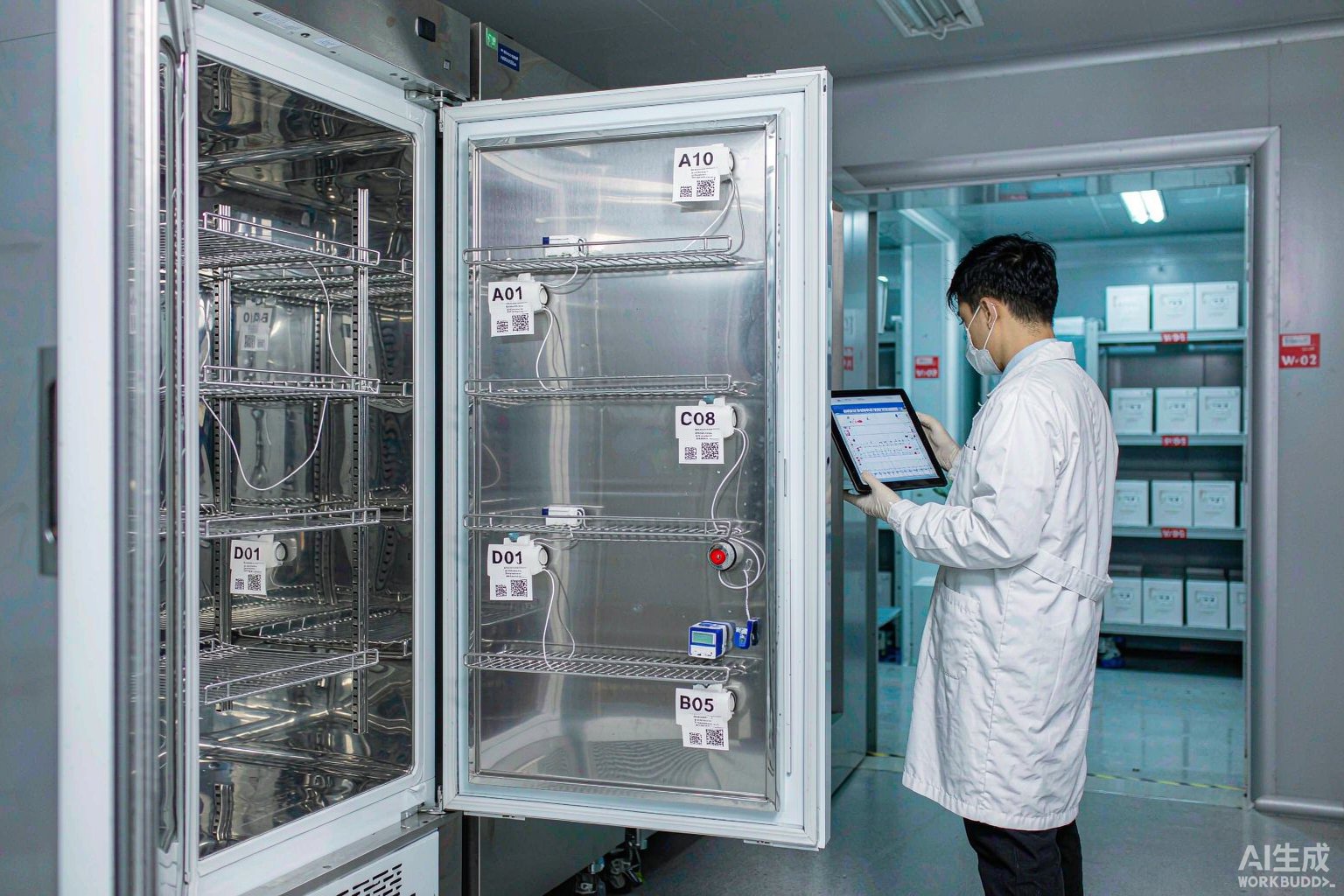

点位布置的一般做法是两层叠加：先把设备内部空间按几何均匀划分成网格，在每个网格单元中心放一个测点；再在网格之外叠加"关键点"——即物理上最可能偏离规定区间的位置。
关键点通常包括六类：靠近门封与门体的位置（受开门影响最直接）、蒸发器出风口正前方（最冷点）、回风口附近（可能最热）、设备几何中心（代表主体容积）、靠近内壁与外壁之间的传热面（受环境温度影响）、以及靠近发热部件（如箱内照明、除霜加热丝、循环风机）的位置。
还需要区分空载验证与满载验证。空载状态下空气流通好、温度均匀性通常优于满载；满载状态下货物阻挡气流，容易出现局部死区。规范要求与实际做法通常两种状态都要做，或至少覆盖最不利状态。相应的点位标签必须能同时经受两种状态——满载时标签可能被冻存盒、样本架挤压摩擦，这一点直接决定面材要不要选耐磨型。
3.2 三类典型设备的布点示例
下列数量为示例，用于说明布点逻辑与标签用量估算，实际点位数量须按设备容积、几何结构、风险点数量以及本单位验证方案与适用规范确定。
| 设备类型 | 典型容积/规格 | 温度区间（稳态） | 示例布点 | 温度交变来源 |
|---|---|---|---|---|
| 立式超低温冰箱 | 300—800 L | −86℃ 至 −80℃ | 上/中/下三层 × 前/中/后 = 9 点 + 门口 1 点 = 10 点 | 每日开门 5—15 次、每年化霜 1—4 次 |
| 医药冷库 / 冷藏库 | 10—100 m³ | 2℃ 至 8℃ | 按高度分三层、按平面分区，每区 1—2 点，叠加门、出风口、回风口各 1 点 | 每日进出货开门、自动化霜周期 |
| 液氮气相储存罐 | 罐口 / 气相区 | −190℃ 至 −150℃ | 罐口下方、颈部、气相区上/中/下各 1 点 | 补液、提篮取放导致罐口温度剧烈回升 |
可以看到，三类设备的共同点不是"都很冷"，而是都会周期性回到接近常温。液氮罐尤其容易被误判：很多人认为罐内常年 −196℃ 所以只要选最耐低温的材料，实际上罐口区域在开盖取放时会在几分钟内从 −190℃ 冲到接近室温，是整台设备温度交变最剧烈的位置，通常也是标签最先失效的位置。
四、点位编码：一码贯通验证报告、日常监测与复验证
4.1 编码结构与长度
点位编码建议采用分段结构，把"设备—区域—层位—序号"全部塞进一个短码，例如：
ULT03-R2S1P05 —— ULT03 表示第 3 号超低温冰箱，R2 表示第 2 个区域（如靠门侧/靠墙侧），S1 表示第 1 层搁架，P05 表示第 5 号测点。这样一个 14 位的字母数字串，就把物理位置完整描述清楚了。
编码长度控制在 12—16 位是一个比较实用的区间：足够表达分段信息，又不至于让条码尺寸超出标签幅面。超过 20 位后，DataMatrix 需要的模块数会显著上升，标签尺寸和打印精度都要跟着加码。
4.2 为什么点位编码优先用 DataMatrix 而不是一维码
点位标签的可用幅面通常很受限——设备内壁、搁架横梁、线缆上的可贴面积往往只有 25—50 mm 宽。在这个尺度上，一维码和数据矩阵的取舍可以用尺寸公式直接算出来。
Code 128 的符号宽度约为 (11n + 35) × X + 两侧静区，其中 n 为数据字符数、X 为模块宽度。以 14 位编码、X = 0.25 mm 计算：宽度 = (11×14 + 35) × 0.25 = 47.25 mm，加两侧静区各 2.5 mm 后约 52.25 mm，这已经超出多数点位标签的可用宽度；而且一维码还有条高要求，条高不足会直接影响扫描首读率。
DataMatrix 是方形符号，容量按模块数分级：
| 符号规格 | 数字容量（位） | 字母数字容量（位） | X=0.40 mm 时边长 | X=0.50 mm 时边长 |
|---|---|---|---|---|
| 10×10 | 6 | 3 | 4.0 mm | 5.0 mm |
| 12×12 | 10 | 6 | 4.8 mm | 6.0 mm |
| 14×14 | 16 | 10 | 5.6 mm | 7.0 mm |
| 16×16 | 24 | 14 | 6.4 mm | 8.0 mm |
| 18×18 | 36 | 20 | 7.2 mm | 9.0 mm |
| 20×20 | 44 | 28 | 8.0 mm | 10.0 mm |
14 位点位编码落在 18×18 规格的容量区间内（字母数字 20 位）。取 X = 0.50 mm 时，符号边长 9.0 mm，四周各留 1—2 mm 静区后，一张 35 mm × 25 mm 的标签还有充裕空间排布人眼可读的点位编号、设备名与贴标日期。若把符号降到 X = 0.40 mm，边长 7.2 mm，可以放进更窄的条状标签，但对打印分辨率和读取设备的解析力要求更高。
符号质量的判定可参照 ISO/IEC 15416（一维码印刷质量）与 ISO/IEC 15415（二维码印刷质量）的分级方法。低温环境下标签表面结霜、凝露会显著降低符号对比度，所以打印环节必须用树脂基碳带，普通蜡基碳带在冷凝水擦拭后字迹会糊掉，符号等级直接跌到不可用。
五、材质选型：按官方材质导览表逐档对照
5.1 官方温度档位矩阵
下表逐字对照博锐迪 Lab&HC 实验室医疗冷冻/超低温/耐溶剂标签材质导览表，只列出与冷链验证布点相关的常用材质。表中"√"表示官方标注该材质适用于对应温度档位。
| 材质编号 | 材质与结构 | 液氮 −196℃ | 冰箱 −80℃ | 热水 100℃ | 高压灭菌 121℃ | 常温 |
|---|---|---|---|---|---|---|
| T629 | 尼龙布标签，粘贴方便，耐高低温，贴服性好 | √ | √ | √ | √ | √ |
| T459 | 超薄聚酯，带透明尾部的自覆膜标签，留透明视窗观察液面 | √ | √ | √ | √ | — |
| T509 | 持久耐用的乙烯基（Vinyl）标签，适用于缠绕，液氮环境需搭接 | √ | √ | √ | — | — |
| T439 | 6 色低温冷冻标签，顶部预印颜色便于快速区分 | √ | √ | √ | — | — |
| T419 | 亮白 PET 材质，用于冻存管、离心管 | — | — | — | — | √ |
需要特别说明两条容易踩的口径：
T419 的温度分界是 −40℃。官方口径是"耐 −40℃ 以上的环境"。医药冷库（2—8℃）、冷冻库（−25℃ 至 −15℃）这类场景落在这个区间内可以使用；但 −80℃ 超低温冰箱内壁与液氮罐点位不在其官方标注范围内，选型时应改取液氮档与冰箱档均标注适用的材质。
T509 是缠绕型结构。它的官方用途描述是"适用于缠绕，贴服性好，用于液氮环境时需搭接"，不属于平面覆膜型结构。这个特性正好对应探头线缆的缠绕标识，而不是箱壁平面贴标；用于液氮环境时按官方要求做搭接处理。
5.2 永久点位、半永久点位与外部对照位
按生命周期把点位标签分成三类，可以显著减少材质误用：
| 点位类型 | 典型位置 | 生命周期 | 温度暴露 | 选型要点 |
|---|---|---|---|---|
| 永久点位 | 冰箱/冷库内壁、搁架横梁、货架立柱 | 与设备同寿命，跨多次验证周期 | 全程随设备交变 | 取液氮档与冰箱档均适用、且常温档适用的材质，面材需耐磨抗擦拭 |
| 半永久点位 | 临时加测点、季节性验证加布点、设备移机后过渡点 | 单次验证周期或 1 年 | 同上 | 同样按最低与最高温度取交集；更换时按清洁规程处理残胶 |
| 外部对照位 | 箱体外门板、门框、设备铭牌旁、点位对照表看板 | 1—3 年 | 基本为常温，偶受清洁消毒剂影响 | 常温档即可，可选亮白 PET 类面材，幅面可放大到 A5 看板尺寸 |
三类中，永久点位是唯一必须按"双向极值"选型的：它既要扛住稳态最低温，也要扛住化霜/开门后的最高温，还要在一年数百次的冷热循环中保持粘接不失效。
5.3 粘接界面：不同内胆材质对标签的影响
冷链设备内部常见的被贴面有四种，它们的表面能和热膨胀特性差别很大，直接决定标签会不会翘边。
| 被贴面 | 常见位置 | 表面特性 | 对粘接的影响 | 处理建议 |
|---|---|---|---|---|
| 拉丝 / 镜面不锈钢 | 立式冰箱内壁、冷库板面 | 表面能较高，但易残留轧制油与清洁剂膜 | 清洁不彻底会导致初始剥离强度不足 | 75% 乙醇除油后擦干，室温下贴合并辊压，静置 24 h 后再降温 |
| 粉末涂层钢板 | 搁架、货架 | 表面能中等，涂层存在微观粗糙度 | 低温下涂层与基材膨胀差异会传递到胶层 | 选贴服性好的布基类面材，边角辊压到位 |
| ABS 内胆 | 冷藏箱内胆、部分医用冰箱 | 表面能中等偏上 | 含硅类清洁剂残留会严重削弱粘接 | 禁用含硅清洁剂，改用中性清洁剂并充分冲净 |
| PP / PE 内胆 | 部分低温箱、转运箱内胆 | 低表面能，约 29—31 mN/m | 普通压敏胶难以形成有效浸润 | 优先选贴服性好的布基面材，必要时做小样试贴验证 |
粘接性能可以按 GB/T 2792-2014（胶粘带 180° 剥离强度测定方法）与 GB/T 4851-2014（胶粘带持粘性试验方法）规定的方法做入厂或选型阶段的对比测试。需要注意的是，这两项标准规定的是常温试验条件，如果要考核低温下的表现，应在低温环境下放置规定时间后取出立即测试，并在验证记录中写明试验条件。
六、贴装与施工
6.1 探头线缆的缠绕标识
温度验证用的探头通常带 1—3 m 线缆，从箱内引出到箱外的记录仪。线缆本身必须标识，否则十条线从门封引出后无法区分通道。平面标签贴在线缆上会因为线缆弯曲、线缆与门封挤压而很快脱落，正确做法是缠绕式标识：把标签绕线缆一周，两端重叠形成旗标，重叠部分不打印内容，便于调整位置。
T509 是官方标注"适用于缠绕"的乙烯基（Vinyl）标签，贴服性好，适合这一用途；用于液氮环境时按官方要求做搭接处理。缠绕标识的位置建议放在两处：靠近探头端 30—50 mm 处（标识探头对应的点位编号）和线缆出箱后的末端（标识通道号），两处编码一致，便于核对。
6.2 色码分层：把设备、温度档与验证年份分开
当同一间实验室有多台同类设备、或者同一台设备做过多次年度验证时，光靠编号区分容易混淆。用预印色标的材质做色码分层是最省事的办法：T439 是 6 色预印低温冷冻标签，标签顶部预印颜色，官方用途就是"快速识别区分实验容器品种分类"。移植到布点场景，可以用颜色编码温度档（如蓝色代表 2—8℃ 冷库、紫色代表 −80℃ 冰箱、白色代表液氮气相），或者用颜色编码验证年份，让人在开门瞬间就能判断这张标签属于哪一轮验证。
色码方案一旦确定就要写进验证方案并保持一致，中途更换颜色规则会造成比不设色码更严重的混淆。
6.3 打印与碳带
点位标签必须用热转印打印配树脂基碳带。原因是热敏标签在低温高湿、消毒剂擦拭、以及化霜升温的环境下普遍会发黑或褪色，而蜡基碳带的印迹耐摩擦性不足，清洁擦拭一次就可能掉字。博锐迪 LAB 实验室专用低温碳带 BRL-110-BK（110 mm × 300 m，黑色）即为此类应用配置。
打印后建议做一次首件检查：用条码校验仪按 ISO/IEC 15416 / ISO/IEC 15415 的方法读取符号等级，等级达标再批量打印。低温工况下建议把符号等级目标定得比常温场景高一档，因为结霜和凝露会吃掉一部分对比度余量。
七、合规锚点与记录闭环
7.1 标准号对应关系
温度分布验证布点标识涉及的合规要求分散在几个体系里，选型与方案编制时可以按下表对号入座：
| 标准 / 规范 | 与布点标识相关的要求 | 对标签选型的具体影响 |
|---|---|---|
| ISO/IEC 17025:2017 | 设施和环境条件、设备的控制与计量溯源性 | 点位编号需与设备台账、校准/验证记录一一对应 |
| ISO 20387:2018 | 生物样本库的设备与储存条件控制 | 储存设备内的位置标识需支持样本可追溯 |
| ISO 15189:2022 | 医学实验室质量与能力要求，含检验前程序与设备 | 冷藏冷冻标本储存设备的温度监控点位需可复核 |
| GSP（药品经营质量管理规范） | 冷藏冷冻药品储存与运输环节的温度监测与验证要求 | 布点位置需固化并可复现，配套点位对照文件 |
| GB 19489-2008 / WS 233-2002 | 实验室生物安全通用要求 / 微生物生物医学实验室生物安全通用准则 | 涉及病原样本的储存设备，点位标签需耐受消毒剂擦拭 |
| GB/T 2792-2014 | 胶粘带 180° 剥离强度测定方法 | 选型阶段可做剥离强度对比 |
| GB/T 4851-2014 | 胶粘带持粘性试验方法 | 评估长期挂重与抗蠕变能力 |
| ISO/IEC 15415 / ISO/IEC 15416 | 二维 / 一维条码符号印刷质量分级 | 确定符号等级验收门槛与打印参数 |
7.2 复验证周期与标签寿命的匹配
点位标签的更换周期应当不短于复验证周期。如果设备每年做一次温度分布验证，那么永久点位标签的实际服役期至少按 12 个月设计；如果验证周期是 3 年一次，标签就要按 36 个月设计，并在每次验证时检查标签状态、记录一次完整性确认。
建议在验证方案里增加一条：每次验证开始前，先核对全部点位标签的完整性与可读性，发现脱落、卷边、字迹不清的点位，先补贴并拍照留证，再开始布探头。这个动作把"点位一致性"变成了一项可审计的记录，而不是依赖现场人员的记忆。
八、六步落地 SOP
第一步：列出设备台账与温度区间。逐台登记设备编号、类型、容积、稳态温度区间、化霜方式、开门频次。这一步的输出是每台设备的"最低温—最高温"双端点，后续全部选型以此为准。
第二步：确定布点方案并出布点图。按均匀网格加关键点叠加的方式布点，在图上一一编号，输出点位坐标表。
第三步：定编码规则与码制。确定 12—16 位分段编码结构，按编码长度反查 DataMatrix 规格与模块宽度，确认在选定标签幅面内放得下。
第四步：按双端点选材质。对照官方材质导览表，取"最低温档与最高温档均标注适用"的材质；低温设备内壁优先选 T629 这类液氮、冰箱、热水、高压灭菌四档与常温档均适用的布基面材；线缆用缠绕型；外部对照位用常温档。
第五步：贴装与固化。清洁被贴面、75% 乙醇除油、擦干后在室温下贴合并辊压，静置 24 h 让胶层完成初粘建立，再让设备降温进入运行。跳过静置直接降温，是标签早期脱落的主要原因之一。
第六步：拍照存档并纳入验证方案。每个点位拍一张含点位标签与周边参照物的照片，与布点图坐标一并归档，作为复验证时的位置比对依据。
九、失效模式与排查
| 现象 | 最可能原因 | 排查与处置 |
|---|---|---|
| 标签四角翘起、逐渐整体脱落 | 贴装时未除油，或贴后未静置即降温 | 彻底除油后重贴，室温静置 24 h 再降温；改用贴服性更好的布基面材 |
| 低温下标签发脆、面材开裂 | 面材未覆盖设备的最低温度档位 | 按最低温档重新选型，取液氮档与冰箱档均适用的材质 |
| 化霜后标签边缘溢胶、位置偏移 | 胶层不耐受高温端，超出材质标注的温度上限 | 按"双向极值"重新选型，确认高温端也在标注范围内 |
| 字迹模糊、条码扫不出 | 用了蜡基碳带或热敏纸，或清洁擦拭过度 | 改用树脂基碳带热转印打印，清洁时避开条码区 |
| 标签结霜后符号对比度不足 | 符号等级余量不够、模块宽度偏小 | 加大模块宽度、提高符号等级验收门槛，必要时加大标签幅面 |
| 满载状态下标签被挤压磨损 | 点位选在货物碰撞路径上，面材耐磨性不足 | 调整点位到不易受挤压位置，或加贴透明保护膜 |
| 复验证时点位对不上 | 标签丢失导致位置记忆失效 | 补齐永久点位标签并拍照归档，写进验证方案 |
推荐产品
针对本文涉及的标签材质与应用场景，以下博锐迪（BRD）产品可供选型参考（点击查看规格与询价）：
- Lab112-629/35×25mm 样本库冻存管 EP 管载玻片 −196℃ 液氮尼龙布标签（¥1490/卷）
- Lab014-629/50×30mm 样本库冻存管 EP 管载玻片 −196℃ 液氮尼龙布标签（¥1890/卷）
- Lab096-629/80×60mm 样本库冻存管 EP 管载玻片 −196℃ 液氮尼龙布标签（¥999/卷）
- Lab208-509/25.4×63.5 缠绕式生物样本库细管液氮分类标签（询价）
常见问题（FAQ）
Q1：温度分布验证的布点标签，直接用冻存管标签不行吗？
可以共用材质，但选型口径不同。冻存管标签随样本一起长期处于恒定低温，只需覆盖最低温一端；布点标签固定在设备上，要随设备经历"低温—化霜升温—再降温"的循环，必须同时覆盖最低温和最高温两端。此外布点标签还要耐受清洁擦拭、满载挤压与人员接触，耐磨性要求通常更高。因此建议按双向极值重新核对一次材质档位，不要直接沿用冻存管的选型结论。
Q2：点位标签能不能用可移除材质，方便换点位？
要看点位类型。外部对照位、临时加测点这类不在低温区或只服务单次验证的点位，可以用可移除型，更换时不留残胶。但设备内的永久点位不建议用可移除型：可移除胶的低温保持力通常低于永久胶，在反复冷热循环下更容易失效，而永久点位一旦脱落就会破坏验证的可复现性。选型时应先确认材质在设备最低温档位是官方标注适用的。
Q3：液氮罐罐口区域的点位标签为什么特别容易掉？
因为罐口是整台设备温度跨度最大的位置。取放提篮、补液时罐口在几分钟内从约 −190℃ 回升到接近室温，回落时又是剧烈降温，这种高频大跨度交变对胶层的抗疲劳性能是极端考验。罐口点位应当取液氮档与常温档均标注适用的材质，贴装时充分辊压、静置足够时间，并在每次开盖作业后顺手检查一次完整性。
Q4：点位编码用二维码还是一维码？
优先 DataMatrix。以 14 位编码为例，Code 128 在 X = 0.25 mm 时符号宽度就要约 52 mm，加上两侧静区后超出多数点位标签幅面，且条高受限会影响首读率；DataMatrix 18×18 在 X = 0.50 mm 时边长仅 9 mm，一张 35×25 mm 的标签就能同时放下符号和人眼可读文字。符号等级按 ISO/IEC 15415 判定，低温工况建议把目标等级比常温场景提高一档，为结霜和凝露留出余量。
Q5：化霜时箱内会升到多少度，标签需要覆盖到多高？
不同设备的化霜方式差异很大，必须按实际运行记录取值。立式超低温冰箱多为手动化霜，化霜时箱内可回升到 0℃ 以上甚至接近室温；医药冷库的自动化霜通常控制在较高温度区间内的短时间回升。做法是在化霜环节用同一个记录仪抓一次箱内温度曲线，取实测峰值作为选型的最高温度端点，再对照官方材质导览表确认材质在该档位是标注适用的。不要用估算值。
Q6：已经有低温标签库存，怎么快速判断能不能用在布点上？
做三步核对：第一，看该材质的官方温度档位是否同时覆盖设备的最低温和化霜峰值温度；第二，看官方应用列是否包含你打算贴的位置类型；第三，做一次小样试贴——在准备贴的位置贴 3—5 张，让设备完整跑过一个化霜周期和至少 30 天的正常运行，再检查粘接、字迹与条码可读性。三步都通过再批量使用。对于官方表未收录具体参数的型号，不要自行套用邻近型号的温度数值，应以产品规格书为准并联系产品经理选型。
Q7：点位标签与日常温度监测的记录怎么关联？
做法是把点位编号同时写进三份文件：验证方案的布点图、记录仪的通道对照表、以及日常监测点位的台账。日常监测点位如果与验证点位不完全一致（实践中常见），应在台账里标注两者之间的映射关系，并说明差异原因。这样在外部检查或内部审核时，可以从一条超温记录一路追溯到验证报告里的具体位置，形成完整闭环。
